Концентрирование серной кислоты до 96%

Система адаптирована к физическим условиям, которые изменяются в процессе концентрирования серной кислоты до 92-96%, а именно:

  • Уменьшение рабочего давления и увеличение рабочей температуры соответственно диаграмме давления пара серной кислоты
  • Установка очистительной колонны для снижения концентрации кислоты в испаренной воде

При выборе оборудования важное значение имеет комбинация используемых материалов. Немногие материалы устойчивы к температуре пара 219°C, или температуры масла 290°C и концентрации серной кислоты 96%. QVF использует идеальное сочетание материалов: боросиликатное стекло, эмали, тантала и карбида кремния.

Обычно, в зависимости от рабочих параметров и состава отработанной кислоты, используют циркуляционные испарители или горизонтальные бойлеры.

Установка QVF для концентрирования серной кислоты

Компания QVF выпускает высококачественные установки для концентрирования и очистки серной кислоты. Наши разработки с использованием коррозионностойких материалов гарантируют высокий уровень надёжности и безопасности. Наш опыт в конструировании подобных установок был применен более, чем на 100 заводах.

Вариант 1: Циркуляционный испаритель

Преимущества:
  • На поверхности нагрева не происходит испарения, что позволяет избежать загрязнения/образования накипи на поверхности.
  • Эффективный теплообмен, благодаря высокой скорости жидкости в нагревателе, что позволяет использовать небольшие поверхности теплообмена даже для относительно маленькой разницы между температурами пара и температурами кипения кислоты
  • Стабильное и эффективное мягкое упаривание
  • Прост в использовании.
Вариант 2: Горизонтальный бойлер

В горизонтальном бойлере QVF концентрируемая кислота течет через дефлекторы, которые разделяют корпус горизонтального бойлера.

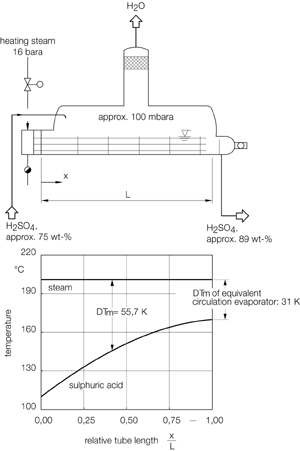

Температурная кривая горизонтального бойлера

Преимущества:
  • Лучше использовать нагревающую поверхность из тантала. Средний температурный градиент увеличивается и необходимая площадь поверхности нагрева уменьшается.
  • Средний коэффициент теплообмена 4,000 Вт/м2K
  • Низкое давление жидкости на поверхности нагрева, за счет этого малые перепады давления в испарителе
  • Потери кислоты в отработанных парах очень небольшие, благодаря чему поддерживается низкое парциальное давление.
  • Небольшой объем кислоты в испарителе для надежного и гибкого упаривания; идеально подходит для переменного режима концентрации от 25% до 100%.
  • Отсутствие механических деталей, циркуляционного насоса.
  • Небо
