Использование боросиликатного стекла 3.3 и PTFE обладает следующими преимуществами:
Возможность наблюдения за процессами упаривания и конденсации;
Химическая устойчивость по отношению к практически любым средам;
Безопасность при упаривании.
Ротационные испарители QVF, принадлежащие к номенклатуре изделий R, подходят для непрерывной и периодической дистилляции при нормальном давлении и в вакууме, являются идеальными приборами для промышленности. Их преимуществом является безопасная тепловая обработка чувствительных к температуре сред. Ограничения в использовании ротационных испарителей возникают при относительно длинном периоде жизни вязкого конечного продукта.
Наш тонкопленочный испаритель позволяет обработать субстанцию с вязкостью примерно 5000 сПз (мПа).
Ротационные испарители QVF могут использоваться для упаривания суспензий, проведения кристаллизации и сушки порошков и гранулатов. Также возможно проведение некоторых химических реакций.
Дополнительные свойства наших ротационных испарителей:
Вращение роторной колбы с помощью стального вала с покрытием PTFE. Высококачественное уплотнение всех соединений (подходит для постоянной и максимальной нагрузки).
Возможность выбора между различными моделями установок, типами ванны, нагрева, конденсатора, различные варианты компьютерного контроля.
Прост в использовании.
Обозначения
Модуль A
Модуль B
Модуль C
Установки с нагревающей баней, роторной колбой и вращением
Конденсатор
Компьютерный контроль и вывод на дисплей
R
100
E
A
H
2
Special
Ex
Специальный или стандартный
Взрывозащищенные модели
Конденсатор (мод. 1-3)
Гидравлическая или ручная настройка
Опускающее устройство для бани (не для R20)
Нагревающая баня (E=электрическая, D=паровая)
Объем роторной колбы (20, 50, 100 л)
Ротационный испаритель
Принцип действия ротационных испарителей
Упариваемая жидкость подается в колбу через трубку, проходящую через конденсатор. При упаривании при нормальном давлении, т.е. при открытом внешнем клапане, это осуществляется при помощи насоса или гравитационной силы в зависимости от комплектации поставляемой установки.
Упаривание происходит за счет внешнего нагрева роторной колбы. Вращательное движение поршня обеспечивает хорошее перемешивание и равномерное распределение температуры. Роторная колба нагревается на водяной или масляной бане, энергия к которой подается при помощи электричества или пара. Пары выходят из колбы в месте ее соединения с вращающим мотором, протекают через вал, через вращающий элемент и достигают конденсатора, где конденсируются и охлаждаются на холодильнике. Затем конденсат собирается в приемнике/ах. Специальная система приемников позволяет собрать конденсат как при нормальном давлении, так и в вакууме. В простых приемниках это возможно лишь с помощью дистилляции при нормальном давлении.
Эффективность упаривания

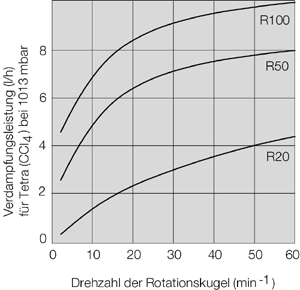

Скорость упаривания четыреххлористого углерода (баня: вода 90°C)
На графике - скорость отгонки при разной скорости вращения ротационного испарителя.
