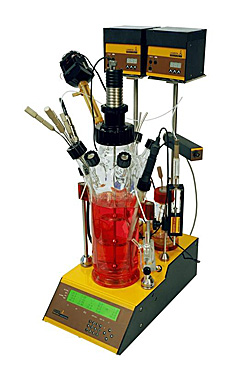

Ферментер LAMBDA Minifor

Лабораторные ферментеры и биореакторы Minifor были созданы в результате необходимости небольших объемов от 35 мл до 6 литров. На основе личного опыта работы, был создан биореактор простого исполнения с возможностью измерения и контроля всех важных параметров развития биологической культуры.

Ферментер занимает минимум места, при этом имеется доступ ко всем элементам. Несколько ферментеров, размещенных друг за другом, позволяют оптимизировать параметры роста и биотрансформации культуры. Каждый ферментер может работать независимо или может управляться и контролироваться с компьютера.

Главной особенностью Minifor является интеграция электронных устройств, блоков питания, нагревателя, пневмоклапанов, массовых расходомеров, кабелей и труб в одну базовую систему, которая используется как поддержка для ферментационной емкости и других аксессуаров. Сооружение платформы базовой системы делает четко видимыми и легко доступными все детали ферментера, несмотря на размеры составляющие всего 22 х 40 см.

На магнитных держателях может быть размещено до 5 бутылей с реагентом за ферментативной емкостью и до 4 насосов может быть размещено на дополнительных держателях, вмонтированных в заднюю часть базовой системы. Розеточная часть размещена сзади, что перемещает кабели из рабочей зоны.

Панель контроллера состоит из ЖК-дисплея и кнопок управления. Все параметры (температура, рН, рО2, расход воздуха, перемешивание и один из самостоятельно выбираемыми параметрами - например рСО2, оптическая плотность, пеногашение и т.д.) отражаются на ЖК дисплее. Контроллеры просты и логичны.

По всем параметрам может быть поставлен первичный и / или вторичный предел значения сигнала тревоги. После активации акустического сигнала тревоги на дисплее появляется индикатор, а так же генерируется электрический сигнал на заднюю часть коннектора ферментера. Каждый ферментер может использоваться в автономном режиме или быть соединенным с компьютером (начиная с RS 485) и специальное программное обеспечение для ферментации - FNet (до 6 параллельно соединенных ферментеров), либо SIAM. Последнее предполагает почти безграничные возможности по контролю и регулированию данных.

Стандартная емкость для ферментации имеет объем до 1,7 литров (так же могут использоваться емкости с рабочим объемом от 35 мл до 6,5 литров). Емкости выполнены из высококачественного стекла Пирекс с одной большой горловиной для фиксации мембраны и вибромиксера, так же может быть применено от 5 до 8 дополнительных горловин дл я различных целей (вентиляция, отбор проб, инокуляция и т.д.) Дополнительный крепеж стабилизирует емкость.

Было приложено много усилий, чтобы сделать Minifor настолько небольшим и компактным насколько это возможно. Базовая система ферментера упрощает контроль и доступ ко всем ее частям. Дистанция между бутылями с реагентом, насосом и емкостью ферментации минимальна.

Тип емкости	0,3	0,4	1	3	7
Объем, л	0,035 - 0,4	0.15 - 0,45	0,3 - 1,7	0,5 - 3	1 - 6,5
Высота, см	34	22	34	37	50
Диаметр, см	22	23	25	34	30
Стерилизация	в автоклаве

Вместо традиционной пропеллерной мешалки Minifor использует новый вибромиксер. Мощный мотор перемещает 1 или более перемешивающих дисков вверх и вниз. Главное преимущество состоит в эффективном перемешивании, аэрации глубинной культуры наряду с полной изоляцией емкости при использовании дешевой силиконовой мембраны. Не нужны направляющие перегородки т.к. отсутствуют воронки. Такой способ перемешивания приемлем для клеточных культур, уменьшает образование пены.

Очень эффективное перемешивание достигается так же за счет новейших эластичных перемешивающих дисков типа "рыбий хвост". Они обеспечивают максимум производительности без направляющих перегородок - оптимальный выбор для клеточных культур. Частота перемешивания контролируется микропроцессором и имеет широкий спектр значений. Воздух подается через эластичный самоочищающийся барботер.

Новый инфракрасный нагреватель с позолоченным рефлектором используется для подогрева питательной среды. Тепловое излучение сконцентрировано на дне емкости откуда оно абсорбируется в среднюю часть, подобно нагреванию воды солнцем. Перегревания не происходит при любом объеме клеточной культуры (так же как и с нагревателями размещенными непосредственно в емкости). Благодаря низкой мощности инфракрасного нагревателя риск превышения температуры снижен, возможен более точный контроль температуры. Температурный сенсор расположен непосредственно в рН сенсоре и используется одновременно для автоматической коррекции рН и рО₂ электродов.
