Шоковая камера.
Окружающая среда оказывает серьезное воздействие на функционирование любых технических устройств. Особенно неблагоприятное воздействие оказывает резкое изменение (температурный шок). По результатам шокового воздействия можно определить: |
 |
|
как влияет быстрое изменение температуры на функционирование изделия.
возможно ли безопасное функционирование изделия в условиях быстрого изменения температуры. |
|
|
|
Международные и национальные стандарты прямо оговаривают необходимость подобных испытаний для технических устройств, используемых в автомобильной, авиационной и космической промышленности. |
|

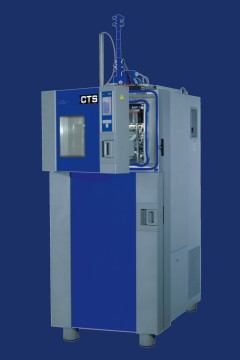

Шоковая камера состоит из двух внутренних камер ("горячей" и "холодной"), расположенных одна над другой, и подвижной гондолы. Тестируемое изделие помещается в гондолу и перемещается между внутренними камерами. |
|
В различных стандартах оговариваются конкретные условия шокового воздействия:
температура в горячей камере
температура в холодной камере
длительность выдержки в горячей камере
длительность выдержки в холодной камере
длительность перемещения из одной камеры в другую
число циклов
Включено в базовую модель шоковой камеры.
Панель управления с цветным ЖК дисплеем.
Сенсорный экран с простым и понятным меню.
32 битовый контроллер интегрированный в дверь камеры.
Интерфейс RS 232.
Диагностика ошибок.
2 цифровых выхода, релейный выход.
Программируемый ограничитель температуры мин./макс.
Система осушения воздуха, позволяет осуществлять до 3000 циклов без разморозки.
Дверь со смотровым окном.
Подсветка шоковой камеры.
1 Отверстие 50 мм.
Запирающаяся дверь; открывается одной рукой.
Холодильная система с низким уровнем шума.
Соответствие международным стандартам.
Дополнительные возможности камеры тепла холода.
Дополнительные отверстия 80мм и 125 мм (Для шоковых камер объемом 130 и 350 литров).
Дополнительные гондолы, различной модификации.
Увеличенный температурный диапазон для высокотемпературной камеры - до +250 С
(Для камер объемом 130 и 350 литров).
Дополнительный температурный датчик Pt 100 для измерения температуры тестируемого образца.
Защита от перегревания/переохлаждения тестируемого образца.
Водяное охлаждение конденсатора, для камеры TSS-70/32.
Воздушное охлаждение конденсатора для камер TSS-70/130 и TSS-70/350.
Программное обеспечение для подключения термошоковой камеры к компьютеру.
USB интерфейс вместо RS 232.
ETHERNET- интерфейс RJ45.
| Модель шоковой камеры |
TSS -70/32 |
TSS -70/130 |
TSS -70/350 |
| Внутренний объем шоковой камеры |
32 |
130 |
350 |
Размеры шоковой камеры
высота, мм
ширина, мм
глубина, мм |
300
360
300
|
410
480
660
|
610
850
680
|
Внешние размеры шоковой камеры
высота, мм
ширина, мм
глубина, мм |
1820(2415*)
750
1340
|
1960(2540*)
870
2350
|
2400(3130*)
1360(1550*)
2120
|
Машинное отделение, включающее устройство смены камеры (мм)
высота, мм
ширина, мм
глубина, мм |
-
-
-
|
-
-
-
|
2150
2200
800
|
Температурный диапазон
Горячая камера
Холодная камера |
+50/+200
-80/+100
|
+50/+200
-80/+100
|
+50/+200
-80/+100
|
Время адаптации (мин) привесе образца (кг)
2,5
10
15 |
< 15
-
-
|
-
< 15
-
|
-
-
< 15
|
| Время смены камеры (сек) |
10 |
10 |
10 |
| Максимально допустимый вес образца (кг) |
10 |
20 |
50 |
| Стабильность темпертуры (С) |
+/-1 |
| Номинальное напряжение |
400 В, 50 Гц |
| Номинальная мощность (кВт) |
9 |
15 |
28 |
| Охлаждающие элементы |
воздух |
вода |
вода |
Вес (кг)
Камера
Машинное отделение |
650
-
|
950
-
|
1000
1000
|
|
|
|
|
