Система давления натрия Atlas предназначена для процессов, в которых используется высокое давление или температура, напр., гидрогенизация, карбонилирование и т.д. Основная система, описанная выше, обеспечивает автоматический контроль температуры и мешалки и замер давления. Дополнительные опции включают в себя Модуль выбора газа, Модуль контроля давления, газовые расходомеры и полное программное управление и автоматизация.

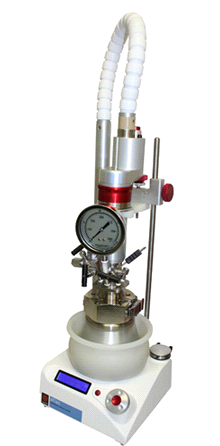

Базовый реактор Atlas Sodium Pressure составляют Основание Atlas с нагревающей плиткой, реакционный сосуд (100, 160, 300 или 450 мл), твердотельная баня, верхнеприводная мешалка типа Scorpion, опорные элементы, датчик давления с адаптером, охлаждающий змеевик и разрывная мембрана.
Ручной контроль уровня давления
Используется Датчик давления с адаптером для подключения к основанию Atlas и клапаны ручного управления. Показания давления, температуры и скорости мешалки отображаются и регистрируются автоматически.
Автоматическая поддержка уровня давления
Заданный уровень давления реакции поддерживается при помощи Модуля контроля давления Atlas, в случае избыточного давления вентиляция происходит автоматически. Модуль снабжен опциями вентиляции и очистки.
Контроль давления при мониторинге потока массы
Поддержка заданного уровня давления и мониторинг потока массы. Идеально подходит для мониторинга поглощенного газа.
Контроль потока массы
Дозирование заданного количества газа при помощи контроллера массы потока.
Мониторинг отходящего газа
Мониторинг отходящего газа при помощи массовых расходомеров.
Ручной или автоматический выбор газа

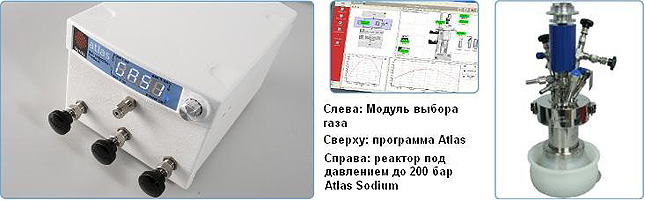

Выбор газа осуществляется с помощью Модуля выбора газа Atlas в ручном или автоматическом режиме. Выбирается один из 3 видов газа, который будет подаваться в реактор.
Спецификация
| Рабочий объем: |
100мл, 160мл, 300мл и 450 мл
|
| Мешалка: |
Пропеллерная (с наклонными лопастями)
|
| Максимальная температура |
+280°C (+350°C по запросу).
|
| Минимальная температура: |
Комнатная (-40°C. - по запросу)
Минимально достижимая температура определяется термостатом.
|
| Точность измерения температуры: |
Датчик температуры класса A, отображаются три знака после запятой.
PID-регулирование температуры процесса.
|
| Давление: |
50 мбар … 200 бар |
| Мешалка: |
800 об/мин с крутящим моментом 11Нсм (мешалка типа Scorpion)
По запросу до 1000 об/мин с крутящим моментом до 180 Нсм
|
| Режимы работы: |
Ручной (задается с основания Atlas),
Автоматический (задается с основания Atlas)
Полностью автоматизированное программное управление.
|
| Безопасность: |
Разрывная мембрана и клапан сброса давления |
| Отбор проб: |
Клапан с погружной трубкой |
|
