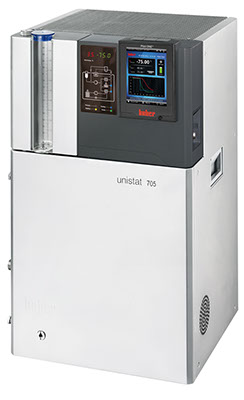

Промышленный термостат Unistat 705

Динамичная система температурного контроля / циркуляционный термостат Huber


Назначение:
Охлаждение и нагрев внешних объектов, в частности, химических реакторов. Функция плавного старта позволяет защитить стеклянные реакторы от повреждений. Технология Unistat гарантирует максимально высокую скорость нагрева и охлаждения, а также широчайший диапазон рабочих температур без смены теплоносителя. Термостаты Unistat имеют несколько систем защиты и поэтому они лучше всего подходят для непрерывной эксплуатации без контроля со стороны персонала.

Тип термостата:
Термостат закрытого типа, не имеет открытой бани (вместо нее имеется расширительный бак). Работает только на циркуляцию с внешними закрытыми системами.

Система охлаждения компрессора:
Воздушное охлаждение компрессора достигается за счет встроенного вентилятора. Тепло выбрасывается в комнату, поэтому помещение должно хорошо проветриваться.

Панель управления:
Блок управления Pilot ONE оснащен сенсорным дисплеем 5,7" с графической функцией и удобным меню на русском языке. Параметры работы, заданная и текущая температура отображаются на дисплее. Встроенные USB- и Ethernet-выходы делают возможным подключение термостата к ПК или внутренним для дистанционного управления и регистрации полученных данных.

Общая информация / Блок управления


Диапазон температур   -75 ...250 °C
Постоянство температуры ±0,01 °C
Разрешение дисплея 0,01 °C
Сигнал тревоги оптический, акустический, реле
Температурный дисплей графический, цветной, TOUCH-screen
Блок управления Pilot ONE (E-grade "Professional")
Класс безопасности III / NFL
Тип защиты IP20
Габариты (Ш х Г х В) 425 x 400 x 720 мм
Вес 90 кг

Мощность нагрева и охлаждения

Мощность нагрева 1,5 / 3,0 кВт
Мощность охлаждения
250 200 100 0 -20 -40 -60 °C
0,6 0,6 0,6 0,65 0,6 0,6 0,3 кВт
Система рефрижерации воздушное охлаждение
Хладагент R507

Циркуляционный насос


Нагнетание макс. 55 л/мин ; 0,9 бар
Соединение насоса M24x1,5 AG
Вязкость макс. 50 мм2

Соединения


Соединение Pt100 Pt100
Аналоговый вход via optional Com.G@te
Аналоговый выход via optional Com.G@te
Цифровой интерфейс RS232, Ethernet, USB Device, USB Host

Эксплуатационные параметры

Температура окр. среды 5 ...40 °C
Уровень шума 62 дБ(A)
Объем заполнения мин. 1,5 л
Объем заполнения расширительного сосуда 2,8 л
Электропитание 230V 1~ 50Hz или 400V 3~N 50Hz
Потребление тока макс. 14 A
Плавкий предохранитель 16 A
Прочая информация
Информация по поставке оборудования, аксессуарам, периферийным устройствам, а также техническая информация содержится в технической спецификации (РDF).

Технические характеристики действительны при следующих условиях: температура окружающей среды +20°С..

Пожалуйста, обратите внимание на требование свободного пространства, необходимого для монтажа оборудования. Неукоснительно соблюдайте предписания инструкции по эксплуатации.

Напряжение и частота тока в соответствии с EN60034-1: Напряжение + / - 5%, при синхронных колебаниях напряжения в сети ±2%.

Например: Недопустимо -5% от номинального напряжения при колебаниях частоты тока в сети более 2%.
Допустимыми являются, например, -5% от номинального напряжения при колебаниях тока в сети -2%.

Мы оставляем за собой право на внесение изменений в технические характеристики и исправление ошибок.
Иллюстрации с изображением оборудования могут отличаться от оригиналов.

Промышленный термостат Unistat 705 Динамичная система температурного контроля / циркуляционный термостат Huber


Функции





5.7" TFT-сенсорный дисплей
На плоском цветном графическом дисплее доступно отображается вся необходимая информация, характеризующая динамические изменения процесса термостатирования. Температура процесса, внутренняя температура или температура рубашки реактора, давление насоса, а также информация, касающаяся безопасности процесса, показаны на дисплее в виде четкого простого текста. Режим отображения информации на дисплее может варьироваться. Наряду с отображением всей или только наиболее важной информации (заданное значение, фактическая температура процесса или внутренняя температура, температура системы защиты от перегревания) может быть установлен режим отображения данных крупным шрифтом. Это облегчает прочтение на расстоянии. Разрешение дисплея базовой версии 0,1°C или 0,01°C.
Самооптимизирующийся внутренний и каскадный контроль (TAC)
Изменение критериев исследования и требований процесса изменяют тепловую нагрузку на систему температурного контроля. Единственное, что остается неизменным - это требование к точности и качеству контроля. TAC способен автоматически адаптироваться к изменяющимся требованиям. Создавая многомерную модель процесса, TAC автоматически регулирует РID параметры таким образом, чтобы иметь возможность быстро среагировать на внезапные изменения процесса. Одновременно контролируя рубашку реактора и процесс, TAC обеспечивает быструю реакцию и сверхточный контроль. Быстрые изменения без превышения температуры - это то, что TAC привносит в процесс автоматически и с соблюдением всех условий. Вместо ТАС-контроля возможно применение классического ручного PID регулирования.
Увеличение функциональности E-grade
Приборы с блоком управления Pilot ONE базовой версии оснащены исчерпывающим перечнем функций, необходимых для температурного контроля классических внешних систем. Пакет E-grade позволяет в любое время и без дополнительных усилий расширить функциональные возможности за счет обновления электронного оборудования термостата. Для этого необходимо всего лишь ввести код активации через панель блока управления прибора. Код индивидуально присвоен каждому из приборов и может быть активирован при изготовлении прибора или заказан позже (отправлен по электронной почте). Активация кода не требует обновления программного и аппаратного обеспечения прибора.
Интегрированный программатор
Удобный программатор, включающий до 100 сегментов, используется для выполнения более сложных задач термостатирования. Индивидуальные сегменты могут быть объединены для создания программы. Для каждого сегмента программы может быть установлен приоритет времени или приоритет температуры. На уровне каждого сегмента могут быть активированы или деактивированы дополнительные функции („сухой“ контакт (РоКо), аналоговый интерфейс, режим контроля температур).
Контроль давления VPC
VPC был разработан для того, чтобы защитить стеклянные реакторы от повреждений, вызванных высоким давлением теплоносителя. VPC также компенсирует изменения вязкости теплоносителя при нагревании и охлаждении. Приборы Unistat, используемые в типичных лабораторных системах, оснащены насосом с варьируемой скоростью и мягким стартом, а также датчиком, контролирующим максимальное давление теплоносителя. Высокомощные приборы Unistat осуществляют контроль давления при помощи датчика давления и байпаса бесшагового регулирования (опция). Минимальное давление, максимальный поток, оптимальная теплопередача - VPC обеспечивает эффективное функционирование в рамках установленных ограничений давления внешней системы.
USB разъем
Гнездо подключения USB позволяет сохранять данные процесса непосредственно на карте памяти USB, а также осуществлять подключение термостата к ПК или ноутбуку. Программное обеспечение Spy дает возможность дистанционно контролировать прибор, быстро и точно передавать данные процесса без каких-либо дополнительных затрат.
Ethernet разъем
Возможно подключение термостата к сети Ethernet. Блок управления легко снимается с термостата и может использоваться как дистанционный контроллер.
RS232 разъем
Цифровой интерфейс RS232 обеспечивает обмен данными между компьютером и системой управления процессом. Цифровой интерфейс RS232 позволяет фиксировать и передавать данные процесса, осуществлять их хранение.
Совместимый с SpyControl
Программное обеспечение, включающее функции программ SpyLight и SpyWatch. Дополнительное преимущество - возможность управления одним или несколькими приборами при помощи программатора. Пользователь может создавать программы термостатирования, запускаемые автоматически. Пользователь может дополнительно вводить в программу новые сегменты, используя Temperature control-Xplorer, являющийся модулем программы SpyControl. Созданные программы термостатирования могут быть модифицированы, изменены или заархивированы. Основные изменения процесса отражаются на дисплее в виде графика.
Технология блока управления Plug & Play
Благодаря технологии Plug & Play, модульная концепция максимально упрощает сервисное обслуживание и позволяет обновлять электронное оборудование в любое время, используя современную flash-технологию. Циркуляторы и охладители контролируются при помощи стандартного пользовательского интерфейса, что является решающим преимуществом для пользователей многочисленных систем температурного контроля Huber. Блоки управления Pilot ONE взаимозаменяемы, при наличии кабеля передачи данных могут использоваться для дистанционного управления приборами. Блок управления Pilot ONE - это беспрецедентные функциональные возможности и гибкость.
Простое управление (Easy Control) концепция управления
Всё под постоянным контролем благодаря Easy Control. Простота управления обеспечивает быстрый доступ к наиболее важным функциям и параметрам прибора. А поскольку простота – это залог лучшего, Pilot ONE знакомит вас с категориям меню при помощи легко запоминающихся цветных иконок. Интерактивные ассистенты окажут помощь при пуске прибора в эксплуатацию. Сообщения прибора будут отображаться на большом цветном дисплее в виде четкого текста. Меню прибора представлено на немецком, английском, французском, итальянском, испанском, португальском, чешском, польском, русском, китайском и японском языках.
Защита + функции безопасности
Приборы Huber оснащены многочисленными системами безопасности и способны выполнять температурные задачи без дополнительного контроля, в условиях безопасной и продолжительной эксплуатации. Температурные ограничения (температура системы защиты от перегревания, заданные значения температуры, температура срабатывания сигналов тревоги) зависят от характеристик контролируемой внешней системы. Возможна калибровка температурных датчиков и датчиков давления. Состояние процесса контролируется микропроцессорным контроллером. Система VPC осуществляет контроль максимально допустимого давления в кругообороте теплоносителя. Пассивные компоненты системы гарантируют чрезвычайно высокую надежность. При возникновении неисправностей приборы Unistat полностью изолируются от системы подачи электроэнергии. В критических ситуациях дополнительно активируется экстренное охлаждение.
>Взрывобезопасность ATEX
Два практических решения для работы во взрывоопасных зонах: прибор Unistat установлен вне опасной зоны, но контролируется через дистанционный блок управления АТЕХ (Unistat II 2G Ex ib IIC T4) или прибор Unistat, встроенный в специальный герметичный корпус, установлен в пределах взрывоопасной зоны. При наличии вопросов, касающихся взрывобезопасности и ATEX, свяжитесь с отделом сбыта по телефону Горячей линии.
>Высокая теплопроизводительность
Многие термостаты Huber дополнительно оснащены более высокой мощностью нагрева. Это позволяет сократить время нагрева даже при работе с внешними системами больших объёмов.
